2022年4月21日，一加真無線藍牙耳機Buds N正式上市。它擁有12.4mm超大動圈單元杜比全景聲，單次連聽7小時、累計30小時超長續航，藍牙5.2 94ms 超低延時等卓越的性能。此次，思遠半導體為一加Buds N提供電源管理整體解決方案，包括TWS耳機電源管理芯片SY8801、電源管理PMIC SY5501、OVP芯片SY8702，助力客戶為廣大消費者提供優質的産品體驗。

關于SY8801

       SY8801是一款專為TWS耳機充電倉設計的單芯片解決方案，芯片內部集成充電模塊和放電模塊，充電電流和放電截止電流外部可以調節；SY8801利用輸出的電源和地可以實現耳機充電倉和耳機之間的通訊。芯片集成了标準的I²C接口和中斷信号，方便實現芯片和MCU之間的通訊；同時，芯片還提供了負載檢測和負載插入識别。SY8801非常适合TWS耳機充電倉的設計，極大簡化了外圍電路和元器件，為TWS耳機充電倉的應用提供了簡單易用的方案。SY8801采用的封裝形式為QFN24。

應用

· TWS耳機充電倉、便攜式電子産品等

特點

· 待機電流：5uA

· 充電電流外部電阻調節，恒定VIN電流

· 最大充電電流：1.2A

· 輸入耐壓高達28V

· 充電效率高達93%@0.5A

· 邊充邊放路徑管理，放電優先

· 預設4.2V/4.35V充電浮充電壓，精度達±1%

· 同步升壓輸出5V ，效率高達93%@0.1A

· 支持負載插入識别

· 支持負載電流檢測，輕載關機電流外部電阻調節

· 放電模塊過流、短路、過壓、過溫保護

· 1-4 LED顯示，外部自動識别；支持耳機放入提示

· 集成按鍵功能，單擊放電，長按關閉放電（可選版本）

· VOL/VOR支持兩種單線通訊模式

· 集成使能控制和I²C通訊接口，可以靈活定制産品

· 符合IEC62368最新标準

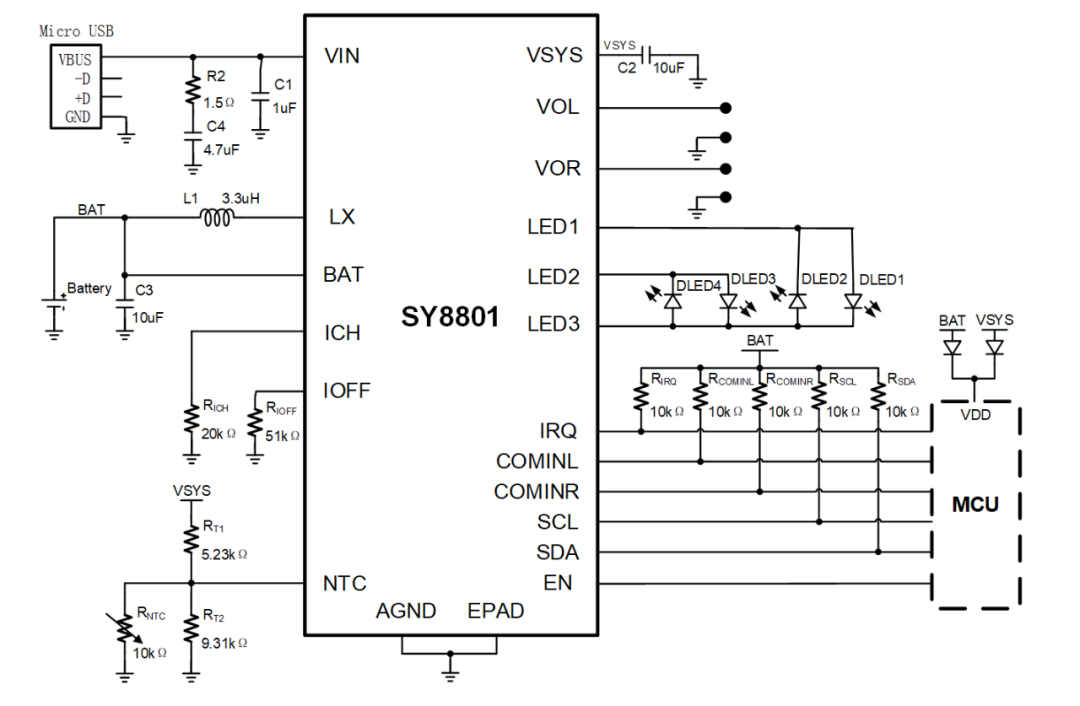

（典型應用電路）

關于SY5501

       SY5501是一款專門為TWS耳機設計的芯片，提供一套充電和隔離通訊的完美解決方案。芯片集成了線性充電管理、放電保護、（倉與耳機）單線雙向數據通信以及I²C通訊接口，方便用戶實現耳機充放電管理和協議通訊；SY5501最大充電電流外部電阻可調，同時支持恒流充電ICC、浮充電壓VFLOAT檔位I²C調節；芯片集成NTC檢測和保護功能，更安全地對電池進行充放電管理；SY5501帶有電池放電保護和ship mode功能，可以實現耳機系統低功耗需求。芯片集成私有控制指令，耳機充電倉可以通過VIN發送指令控制SY5501，實現對耳機主控的開關機和複位操作；SY5501還支持智能識别在倉/離倉狀态，并主動通知耳機主控；SY5501功能豐富且功耗低，縮短了藍牙耳機開發周期。精簡的QFN14-1.6mmx1.6mm封裝為藍牙耳機方案省下極大的空間。

應用

· TWS耳機、AR眼鏡、便攜式電子産品等

特點

· VBAT待機電流1uA

· Ship mode電流300nA

· VIN耐壓12V，VIN OVP = 6V，過流保護450mA

· 充電電流ICH管腳可調，充電電流範圍10~300mA，支持8檔百分比調節

· 浮充電壓4.2/4.35/4.4/4.45V四檔可調，精度±0.5%

· 涓流和截止電流兩檔單獨可調

· 主動複充，複充電壓多檔可調

· 集成NTC檢測，支持JEITA溫度區間保護

· 集成充電電池過壓、溫度環、超時保護

· 集成放電電池欠壓、過流和短路保護

· 集成雙向通訊，通訊方向自動切換，速率高達3Mbps

· 集成私有協議指令，支持充電倉通過VIN端發指令控制SY5501

· 集成在倉/離倉狀态自動檢測功能，支持入倉發複位信号和離倉發喚醒信号給藍牙主控

· 支持I²C控制和狀态讀取，支持中斷輸出

（典型應用電路）

關于SY8702

       SY8702是一款低側過壓保護（OVP）IC，內部集成28mΩ開關NMOS，采用低壓側開關拓撲結構，極低導通電阻有效地減小輸入壓降，保護電壓外部設置使應用更加靈活，提供最簡單實用的低成本OVP解決方案。SY8702采用的封裝形式為SOT23-6。

特點

· 過壓保護點最高至36V

· 保護電壓點外部設置

· 28mΩ開關NMOS

應用

· 移動電源、手機、平闆電腦、電動工具等

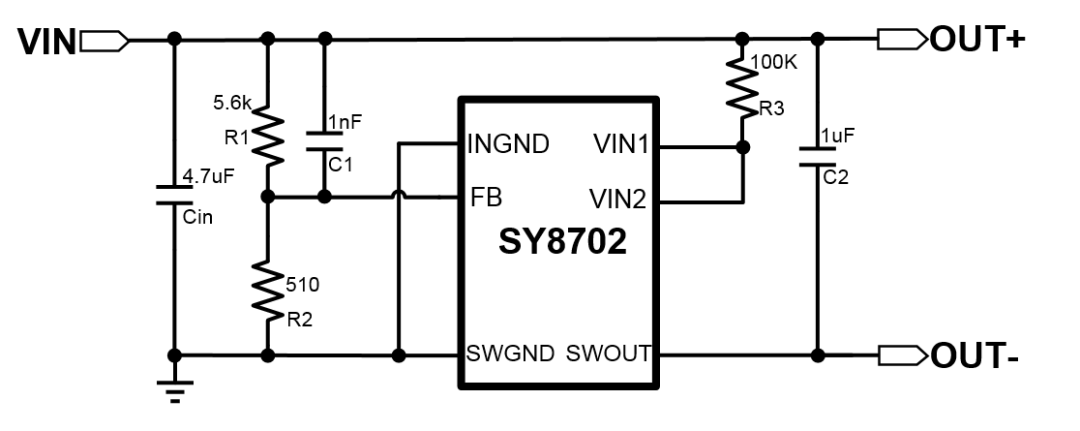

（典型應用電路）

       思遠半導體深耕電源管理技術領域多年，緻力為智能穿戴、消費電子、工業、儲能系統、新能源汽車等行業提供領先的電池管理系統級芯片解決方案，同時也赢得了廣大客戶的依賴。未來，思遠半導體将推出更多的産品組合、更優的解決方案，為全球消費者帶來更好的産品體驗。
